VSAT網的組成

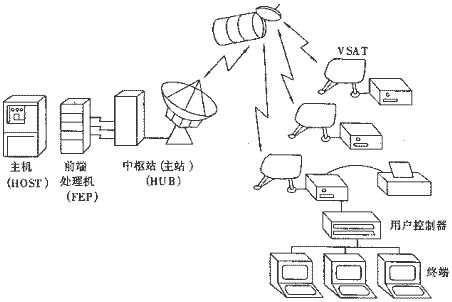

　　VSAT通信網由VSAT小站、主站和衛星轉發器組成。數據VSAT衛星通信網通常采用星狀結構，采用星狀結構的典型VSAT衛星通信網示意圖如下圖所示。

VSAT衛星通信網的組成

　　1、主站：主站也叫中心站或中央站，是VSAT網的心臟。它與普通地球站一樣，使用大型天線，天線直徑一般約為3.5m～8m（Ku波段）或7m～13m（C波段）。在以數據業務為主的VSAT衛星通信網（下面簡稱數據VSAT網）中，主站既是業務中心也是控制中心。主站通常與主計算機放在一起或通過其它（地面或衛星）線路與主計算機連接，作為業務中心（網絡的中心結點）；同時在主站內還有一個網絡控制中心（NCC）負責對全網進行監測、管理、控制和維護。在以話音業務為主的VSAT衛星通信網（下面簡稱話音VSAT網）中，控制中心可以與業務中心在同一個站，也可以不在同一個站，通常把控制中心所在的站稱為主站或中心站。由于主站涉及整個VSAT網的運行，其故障會影響全網正常工作，故其設備皆有備份。為了便于重新組合，主站一般采用模塊化結構，設備之間采用高速局域網的方式互連。

　　2、　VSAT小站：VSAT小站由小口徑天線、室外單元（ODU）和室內單元（IDU）組成。在相同的條件下（例如相同的頻段、相同的轉發器條件）話音VSAT網的小站為了實現小站之間的直接通信，其天線明顯大于只與主站通信的數據VSAT小站。

　　3、衛星轉發器：一般采用工作于C或Ku波段的同步衛星透明轉發器。在第一代VSAT網中主要采用C波段轉發器，從第二代VSAT開始，以采用Ku波段為主。具體采用何種波段不僅取決于VSAT設備本身，還取決于是否有可用的星上資源，即是否有Ku波段轉發器可用，如果沒有，那么只能采用C波段。
