無線電波的極化特性

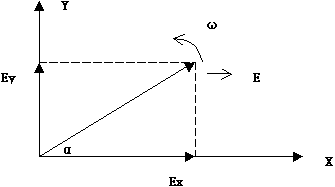

線極化，圓極化和橢圓極化 在無線通信中，無線電波到達接收點的時候，其電場對地球表面來說，通常有兩種電波分量，一種是垂直分量，一種是水平分量。當這兩種分量的相位相同時（或相差180°），則合成的電場為線極化，其電場矢量始終在同一平面。
合成的電場幅度E隨時間t作周期性的變化，但是方向不變。對于合成電場E垂直于地面的電波，稱為垂直極化波，與地面平行的電波稱為水平極化波。
 如果電場的垂直分量和水平分量相等，相位相差為90°（或270°）的電波稱為圓極化波。其合成電場幅度E不變，但方向隨時間而改變。E的矢量在一圓上并以角速度ω勻速旋轉。從垂直于傳播方向的任意固定平面上往傳播方向觀察，圓極化波的電場強度向量隨著以順時針方向旋轉叫做右旋極化，以反時針方向旋轉叫左旋極化。
在一般的情況下，無線電波電場分量的幅度和相位都是任意值，其合成電場E的矢量端一般為一個橢圓，稱為橢圓極化。橢圓極化也有右旋橢圓極化和左旋橢圓極化之分。如果某天線只能發射或接收線極化波，則它是圓極化天線。若發射天線是圓極化，則接收天線也必須是圓極化的，而且兩者的極化方向必須相同（也叫做極化匹配）。
由于目前我國租用的國際通信衛星上的發射天線是右旋極化的，而自己發射的衛星是水平極化的，所以衛星電視地面接收天線一般都設計為能工作于圓極化和線極化兩種狀態，而在出廠時調為右旋圓極化。
