天線為什么這么靈

　　目前在微波通信中常用的天線主要有兩種，即拋物面天線和卡塞格倫天線。它們具有天線方向性好、增益高、損耗低的特點。

• 拋物面天線

　　拋物面天線由旋轉拋物面和輻射源（饋源）兩部分組成，其結構類似于探照燈，它是利用放置在拋物面焦點處的輻射源發射出的球面波，經拋物面反射形成定向的平面波束射向空間。圖（ａ）為拋物面天線的結構圖。根據幾何學原理，其工作原理如下：

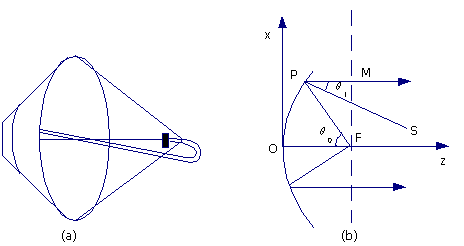

拋物線天線的結構圖

　　拋物面的方程可由下式表示
　　（3-9）
式中 f ——焦距，即焦點F到拋物面頂點的距離。

　　由于旋轉拋物面具有對稱性，因此我們只需研究 平面內的情況，此時式（3-9）可寫成拋物線方程
　　　　（3-10）
它可用圖（b）表示。假設P為拋物線上的任意一點，過P點作平行ｚ軸的直線，過焦點F作平行于ｘ軸的直線，兩者交于M點。作P點處法線PS，則PS與PM的夾角為θ₁，PF與OF的夾角為θ₀。只要證明θ₀=2θ₁ ，即FP與PS之間的夾角也為θ₁，就可以得出PM為FP的反射線。

拋物線上P點處的斜率為

即

亦即

根據三角函數關系有

由圖中可知

 由此可以得出

根據這一結果可以得出，PM即為FP的反射線。進一步推算有

則
　　也就是說，長與P點的位置無關，這說明MF平面是一個等相位面。因此拋物面天線發射出的電磁波在 方向是一個平面波。

　　通過以上分析可以得出，當信號的輻射源位于拋物面天線的焦點上時，有輻射器發射的電磁波經拋物面反射后產生一個高方向性的波束。
　　　　　
