微波中繼通信屬于無線通信方式，其無線電波的收和發是由天線來完成的。即微波發信機輸出的信號通過饋線（同軸電纜或波導）送至天線，由天線向?qū)Χ税l(fā)射無線電磁波，或由天線接收對方發射來的無線電磁波，并通過饋線送往微波收信機。由此可見，微波天饋線系統是構成微波通信系統的一個重要組成部分。

微波系統的天線介紹

天線的主要特性（一）

　　天線是微波收發信設備的“出入口”，它既要將發信機的微波沿著指定的方向放射出去，同時還要接受對方傳來的電磁波并送到微波收信機。因此，天線性能的好壞將直接影響到整個微波通信系統的正常運行。這里我們將對天線的性能指標及要求作一介紹。

• 天線的方向性

　　通常一副天線向各個方向輻射電磁波的能力是不同的，它沿各個方向輻射電磁能量的強弱可用天線的方向系數來表示。所謂天線的方向系數是指在某點產生相等電場強度的條件下，無方向性天線總輻射功率P_F0與定向天線總輻射功率P_F的比值，常用“D”來表示，即

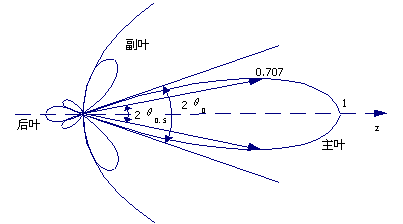

天線方向性圖

（3-4）

　　不難想象，定向天線沿各個方向輻射的電場強度是不相同的，因而定向天線的方向系數也將隨著觀測點的位置不同而有所不同。其中方向系數最大的地方，即輻射增強的方向，稱主射方向。通常人們用天線的方向圖來表示天線對各個方向的方向系數大小，如圖所示。由圖可以看出，天線的方向性圖像象花朵的葉瓣，各葉瓣稱為方向葉。處于主射方向的方向葉稱為主葉，處于主葉反方向位置的方向葉稱為后葉，其他方向的方向葉統稱為副葉。顯然主葉的寬度越窄，說明天線的方向性也好。天線方向性的好壞，工程上常采用半功率角和零功率角兩個參量來表示。所謂半功率角是指主葉瓣上場強為主射方向場強的1/√2= 0.707時（即功率下降1/2時），兩個方向間的夾角，即為“2θ_0.5”；所謂零功率角是指偏離主射方向最近的兩個零射方向（輻射場強為零的方向）之間的夾角，記為“2θ₀”。半功率角和零功率角越小，表示主葉瓣的寬度越窄，說明天線的方向性越好。

　　一副方向性良好的天線，除了必須具備上述具有較小的半功率角和零功率角外，還應該包括后葉瓣和副葉瓣盡可能小，以減小可能出現的竄擾。
　　　　　
