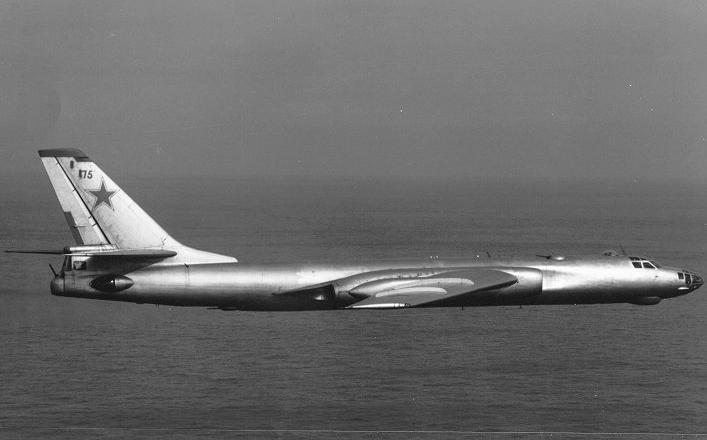

圖-16“獾”（Badger）

　　圖-16是前蘇聯圖波列夫設計局設計的高亞音速雙發中程轟炸機，北約集團給予的綽號是“獾”（Badger）。該機于1950年開始研制，1952年第一架原型機首次試飛，1955年正式交付使用。圖-16除裝備前蘇聯空軍外，還外售埃及、伊拉克、印尼等國空軍。

　　圖-16采用細長流線型機身，后掠機翼，平尾和垂尾都有較大后掠角。早期型的動力裝置為兩臺AM-3型渦輪噴氣發動機，單臺靜推力為8750千克力，后改裝兩臺PД-3M型渦輪噴氣發動機，單臺靜推力為9500千克力。圖-16各型生產總數達2000架以上，1966年開始退役，目前仍有相當數量的圖-16仍在服役，另有一些改作加油機、電子干擾機和偵察機用。

　　圖-16有許多改型，但各型外形基本相同，僅僅設備不同或局部外形有些修改。其主要型別有：圖-16A，戰略轟炸基本型，帶核彈和常規炸彈，乘員7名，機頭下有小型雷達罩。在機頭、機身上下炮塔及尾部炮塔內裝7門23毫米機炮；圖-16B，海軍型，翼下可掛兩枚AS-1“狗窩”（Kennel）空對面導彈；圖-16C，海軍型，機頭裝有大型制導雷達，機身下可掛一枚AS-2“鱒魚”（Kipper）空對艦導彈；圖-16D，海上電子偵察型，機頭同C型，機身中部下面有3個泡形整流罩；圖-16E，為A型改進型，彈艙中增裝照相機；圖-16F，基本上同E型；圖-16G，為A型的改進型，翼下可掛兩枚AS-5“鮭魚”（Ke1t）空對面導彈，主要裝備海軍航空兵反潛部隊；圖-16H，護航電子干擾型，彈艙內放電子干擾物，施放口在彈艙后；圖-16J，專用電子干擾型；圖-16K，電子偵察型。

武器裝備：　機上共裝7門23毫米機炮，機身中段有6．5米長的彈艙，載彈量3000～9000千克，可裝核彈和各種炸彈，海上作戰可裝魚雷或水雷。一些改型可裝每枚重2000千克的遙控炸彈，翼下可掛AS-1至AS-5等各種空對面導彈。

尺寸數據：　翼展33．00米，機長34．80米，機高10．80米，機翼而積165．65平方米，后掠角35度，展弦比6．6，主輪距9．78米，前后輪距10．90米。

重量數據：　空重37040千克，正常起飛重量72000千克，最大起飛重量75800千克，允許著陸重量48000千克，最大載油量34360千克。

性能數據：　最大平飛速度992千米／小時，實用升限12800米，續航時間7小時20分，作戰半徑2300千米，最大航程6000千米。 　
