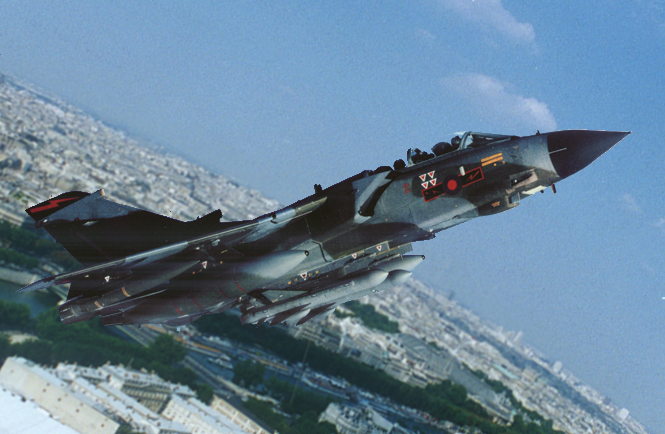

“狂風”(Tornado)戰斗機


　　“狂風”戰斗機是帕那維亞飛機公司(英國、德國以及意大利)研制的單座雙發超音速變后掠翼戰斗機，主要用于近距空中支援、戰場遮斷、截擊、防空、對海攻擊、電子對抗和偵察等。該機于1970年開始研制，1972年完成結構設計，1974年8月首飛。該機為串列雙座，兩側進氣，正常式布局，全金屬結構，機翼為變后掠翼，帶全翼展襟副翼及前緣縫翼，鋁合金整體加強蒙皮，尾翼為全動升降副翼，內置式方向舵，采用電傳操縱系統，裝2臺RBl99-34R渦扇發動機，單臺靜推力為38.7干牛，加力推力為66.0干牛。該機有三種型別，對地攻擊型(IDS)，主要裝備三國的空軍及德國海軍，共生產了795架，其中包括改裝了電子設備的電子對抗和偵察型(ECR)，電子對抗及偵察型主要裝備于德國和意大利空軍，防空型(ADV)是在對地攻擊型的基礎上發展而來的，與對地攻擊型相比，防空型加長了機身，換裝了推力更大的發動機。

機載設備：多功能前視，地形跟隨／測繪雷達、三軸數字式慣性導航系統，防空型裝有多功能脈沖多普勒雷達、無線電／雷達高度表、自動駕駛儀及飛行導引儀、雷達告警接收設備和主動電子對抗設備。

武器裝備：IDS型裝有兩門27毫米機炮，采用GEC-馬可尼外掛武器管理系統，具有很強的外掛能力．能掛載多種先進武器；ADV型除1門機炮外，可掛4枚“空中閃光”半主動雷達制導中距空空導彈以及兩枚AIM-9L紅外空空導彈；ECR型末裝機炮，其正常外掛布局為兩枚HARM導彈，兩枚AIM-9L導彈，主動電子對抗吊艙，箔條投放吊艙以及兩個1500升翼下油箱。

尺寸數據：翼展(后掠角25°時)13．91米，(后掠角67°時)8.60米，機長(IDS／ECR)16.72米，(ADV)18.68米，機高5.95米，機翼面積26.6平方米。

重量數據：空重(IDS)14,090干克，(ADV)14,500千克，最大載彈量(IDS)9,000千克，(ADV)8,500千克，最大起飛重量27,950千克。

性能數據：最大平飛速度(高空，無外掛)M2.2，(有外桂)M0.92，著陸速度213千米／小時，作戰半徑(帶重武器，高-低-高)1,390干米，轉場航程3,890千米，限制過載+7.5g
