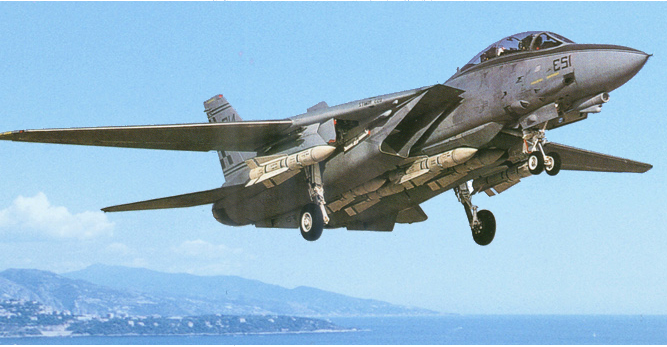

F-14“雄貓”(Tomcat)

　　F-14是美國諾斯羅普·格魯門公司為美國海軍研制的雙座超音速艦載多用途重型戰斗機，主要任務是護航、艦隊防空以及遮斷和近距空中支援，用于取代美海軍的F-4戰斗機。該機于1967年底開始研制，1970年12月21日原型機首飛，1972年5月交付使用。

　　該機采用NASA在60年代后期提出的雙發雙垂尾變后掠翼氣動布局，機翼的后掠角可以在20°- 68°范圍內自動調節，具有很好的低速和高速性能，全金屬半硬殼式機身，采用先進的結構形式，廣泛采用鈦合金，部分采用復合材料。在結構材料中，鋁合金占39.4％，鈦合金占24.4％，鋼占17.4％，其余為復合材料，裝有復雜的電子設備，單機價格昂貴。早期安裝2臺普拉特·惠特尼集團公司TF30-P-412渦扇發動機，單臺加力推力93千牛，自1986年起采用通用電氣公司的F-110-GE-400渦扇發動機，單臺加力推力124.5千牛。

　　該機有F-14A(第一種生產型)、F-14B(換裝了發動機的F-14A改型)、F-14D(更新了發動機和電子設備的改型)以及RF-14A(偵察型)等多種改型。

機載設備： 休斯公司的AN／AWG-9脈沖多普勒雷達，可截獲120一315千米內的空中目標，可以同時跟蹤24個目標和攻擊其中的6個目標。AN／AWG-15火控系統，AN／ASW-278數據傳輸系統，CP-1050／A中央大氣數據計算機等先進的現代電子設備。F-14D上，大約60％的模擬式設備換成了數字式的，并安裝了新型的AN／APG-71雷達，具有單脈沖角度跟蹤、數字式掃描控制、目標識別和空戰效果評價能力。

武器裝備：1門M61Al“火神”，20毫米六管機炮，備彈675發。外部掛架可以掛4枚AIM-7E／F“麻雀”導彈加4枚AIM-9G／H“響尾蛇”空空導彈，或者同時掛6枚AIM-54A6“不死鳥”遠距空空導彈加2枚“響尾蛇”導彈，除此之外還可以攜帶AIM-120先進中距空空導彈、AGM-88高速反輻射導彈、MK-82炸彈以及其他武器。

尺寸數據：機長19.10米，機高4.88米，翼展(后掠角20°，68°，75°)19.54米，11.65米，10.15米，機翼面積52.46平方米，展弦比7.28。

重量數據：空重18,191千克，無外掛起飛重量26,632千克，最大起飛重量33,724千克，設計著陸重量23,510千克，可用燃油重量(機內)7,348千克，(副油箱)1,638千克，最大外掛武器載荷6,577千克。

性能數據：最大平飛速度(高度12200米)M2.34，(海平面)M1.2，巡航速度741-1019千米／小時，最大爬升率大于152米／秒，實用升限大于15,240米，最小起飛距離427米，最小著艦距離884米，最大航程(帶副油箱)約3,220千米。　
